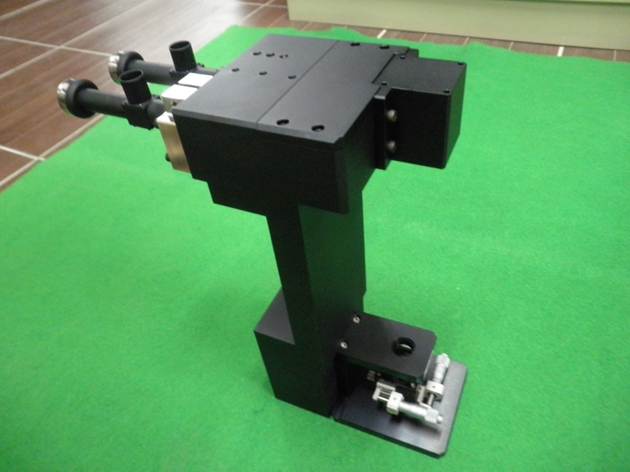

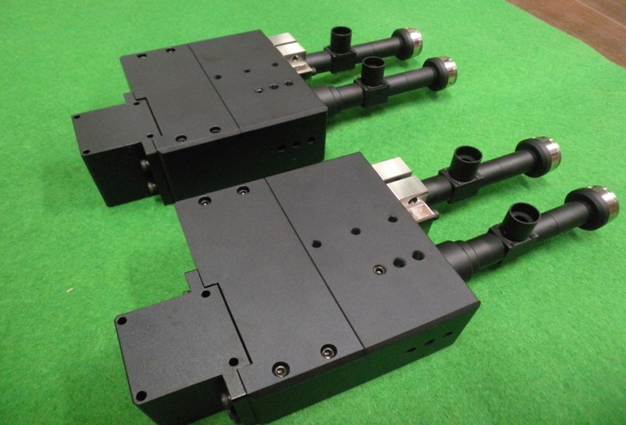

Lens Module
0.5x Dual working TCL Lens
설계내용
- 사용목적 : -
- 광원 : Visible (486nm~ 656nm )
- 렌즈제질 : Visible 용
- Detector : -
- 물체크기(FOV) : D 16mm
- 배율 : 0.5x
- 분해능 : 10um
- F/수 : 20
- 물체거리(WD) : 332, 352
- Distortion : ±0.01%
- 광량 : 95% 이상

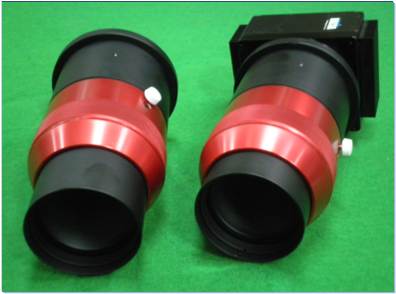

Zoom1, 2 Tube Lens
설계내용
- 사용목적 : -
- 광원 : Visible (486nm~ 656nm )
- 렌즈제질 : Visible 용
- 물체크기(FOV) : 1.528(degree), 3.056(degree)
- 배율 : Intinity
- 물체거리(WD) : Intinity, Infinity
- Distortion : ±0.01%, ±0.01%
- 광량 : 95%이상
- EFL : 600, 300
- Fno : 50, 25

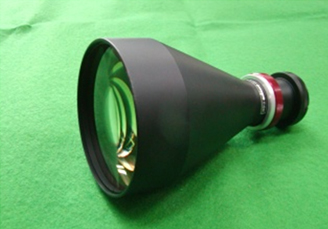

12K TDI Zoom Lens
설계내용
- 사용목적 : -
- 광원 : Visible (435nm~ 656nm )
- 렌즈제질 : Visible 용
- Detector : Line scan
- 물체크기(FOV) : D 383.8 mm
- 배율 : 0.161x
- 분해능 : -
- F/수 : F/5.5
- 물체거리(WD) : 600 mm
- Distortion : ±0.01%
- 광량 : 95%이상
12M-06138X TCL-145WD
설계내용
- 사용목적 : -
- 광원 : Visible (486nm~ 656nm )
- 렌즈제질 : Visible 용
- Detector : 4096(H) X 3072(V)
- 물체크기(FOV) : D 50 mm
- 배율 : 0.614x
- 분해능 : 9.772 um
- F/수 : F/9.0
- 물체거리(WD) : 145 mm
- Distortion : ±0.01%
- 광량 : 95%이상
8M-0.22X TCL-250WD
설계내용
- 사용목적 : 검사 광학계
- 광원 : Visible (486 ~ 656nm)
- 렌즈제질 : Visible 용
- Detector : 3296(H) X 2472(V)
- 물체크기(FOV) : D 100 mm
- 배율 : 0.22x
- 분해능 : 0.025mm
- F/수 : 0.0165
- 물체거리(WD) : 250 mm
- Distortion : ±0.01%
- 광량 : 95%이상
