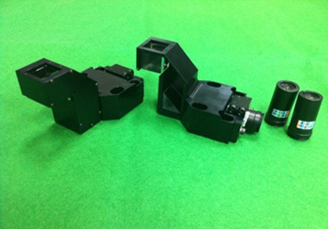

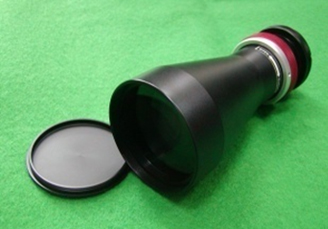

Lens Module
2M-0.3X TCL-150WD
설계내용
- 사용목적 : 검사 광학계
- 광원 : Visible (435 ~ 656nm)
- 렌즈제질 : Visible 용
- Detector : (11.84*8.88mm, 7.4um)
- 물체크기(FOV) : 40 X 30 mm
- 배율 : 0.296x
- 분해능 : 25um
- F/수 : F/6.0
- 물체거리(WD) : 150 mm
- Distortion : ±0.02%
- 광량 : 98%이상

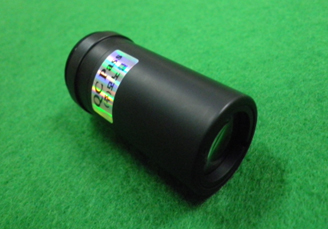

½” 0.45X Lens- 268WD
설계내용
- 사용목적 : -
- 광원 : Visible (486nm~ 656nm )
- 렌즈제질 : Visible 용
- Detector : ½” CCD
- 물체크기(FOV) : D 17.78 mm
- 배율 : 0.45x
- 분해능 : 20um
- 물체거리(WD) : 166.3mm
- Distortion : ±0.01%
- 광량 : 95%이상
- NAO : 0.025
